如何在 .py 文件中使用 Matplotlib 在图例中写入 Latex 公式?
matplotlibserver side programmingprogramming更新于 2025/5/5 21:37:17
LaTeX 是一种用于生成科学文档的排版语言。我们使用该语言的一小部分来编写数学符号。 Jupyter 笔记本可识别在 markdown 单元格中编写的 LaTeX 代码，并使用 MathJax JavaScript 库在浏览器中呈现符号。
要在图表的图例中写入 LaTeX 公式，我们可以采取以下步骤 −
为 x 创建数据点。
为 y 创建数据点，即 y=sin(x)。
使用 LaTex 表示绘制曲线 x 和 y。
要激活标签，请使用 legend() 方法。
要显示图形，请使用 show() 方法。
示例
import numpy as np import matplotlib.pyplot as plt plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True x = np.linspace(1, 10, 1000) y = np.sin(x) plt.plot(x, y, label=r'$\sin (x)$', c="red", lw=2) plt.legend() plt.show()

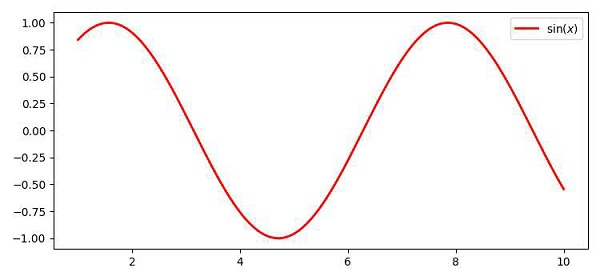

输出
将一个标签中稍微复杂一点的方程，例如，label=r'$\alpha^{i \pi} + 1 = 0$'
现在，看看图右上角的图例。
