如何使用 SciPy - Python 绘制 Ricker 曲线?
Python 是最流行和用途最广泛的编程语言之一。它是一种动态类型的高级语言。它为各种科学和数学研究提供多种库和工具支持。因此，它被广泛用于数据分析和研究。
SciPy 是一个广泛使用的 Python 库，它提供了一系列用于科学计算的函数和能力。在本文中，我们将学习和了解如何使用 Python 中的 SciPy 绘制 Ricker 曲线。Ricker 曲线也被称为墨西哥帽小波，常用于信号处理、地震勘探等。在本文结束时，您将能够生成和可视化这种独特的小波。
先决条件
当然，在我们学习绘制 Ricker 曲线之前，您需要一台安装了 Python 的工作计算机。您可以从官方网站在您的操作系统上安装 Python。
根据您的系统规格安装最新版本(最好是 3.XX 或更高版本)。
您可以使用 python 中提供的 pip 包管理器安装 SciPy 或任何库。在终端或命令提示符窗口中使用简单命令:
pip install scipy pip install library_name
了解瑞克曲线
瑞克曲线是波或波形的一部分，具有对称形状，看起来像帽子或铃铛。这些曲线或波用于地震勘探和地球物理学，以分析相关数据并提取有关地下结构的信息。
该曲线是高斯函数对给定频率的二阶导数。它的特点是中央高点或峰值，随后是两侧变窄的振荡。
绘制瑞克曲线
现在，让我们看看如何使用 SciPy 库实际实现曲线。打开任何或您最喜欢的 Python 集成开发环境 (IDE) 或纯文本编辑器开始。IDE 是一个将编程功能编译在一起的环境，可帮助我们编码、测试、调试和运行。
步骤 1:导入所需的库
我们将从导入必要的库开始:NumPy 和 SciPy。NumPy 是 Python 中用于科学计算的另一个基本包，为数学函数集合和大型多维数组提供支持。 NumPy 可以使用 pip 管理器安装。
import numpy as np from scipy import signal import matplotlib.pyplot as plt
步骤 2:定义参数
现在，我们必须定义 Ricker 曲线的参数。频率是一个关键参数，通常表示为"f"或"f0"，它决定了曲线的中心频率。此外，将曲线的总持续时间表示为"t"或"duration"，并将要为曲线生成的数据点数定义为"num_points"。这些存储在变量中的参数将提前用于生成我们的曲线。
frequency = 10 # Ricker 曲线的中心频率 duration = 1 # 曲线的总持续时间(以秒为单位) num_points = 1000 # 要生成的数据点数
步骤 3:生成 Ricker 曲线
使用上面定义的参数并生成 Ricker 曲线。使用 SciPy 库中的 signal.ricker 函数。此函数将以数据点数和频率作为输入。它处理数据并返回包含 Ricker 子波的数组。时间轴可以按图示定义。
time = np.linspace(-duration / 2, duration / 2, num_points) # 时间轴 ricker_wavelet = signal.ricker(num_points, frequency)
请记住，"ricker_wavelet"只是一个包含 Ricker 曲线波形数据的数组。要以可视化方式生成它，我们需要另一个强大的库来帮助我们。
步骤 4:绘制 Ricker 曲线
现在可以使用 python 中的 Matplotlib 库以图形方式绘制生成的 Ricker 曲线数据。Matplotlib 提供了一组绘图函数，用于创建高质量的可视化图。像之前一样在 pip 管理器的帮助下安装 matplotlib 库。
plt.plot(time, ricker_wavelet)
plt.title("Ricker Curve")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.grid(True)
plt.show()
示例
import numpy as np
from scipy import signal
import matplotlib.pyplot as plt
frequency = 10 # 雷克曲线的中心频率
duration = 1 # 曲线的总持续时间(以秒为单位)
num_points = 1000 # 要生成的数据点数
time = np.linspace(-duration / 2, duration / 2, num_points) # 时间轴
ricker_wavelet = signal.ricker(num_points, frequency)
plt.plot(time, ricker_wavelet)
plt.title("Ricker Curve")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.grid(True)
plt.show()

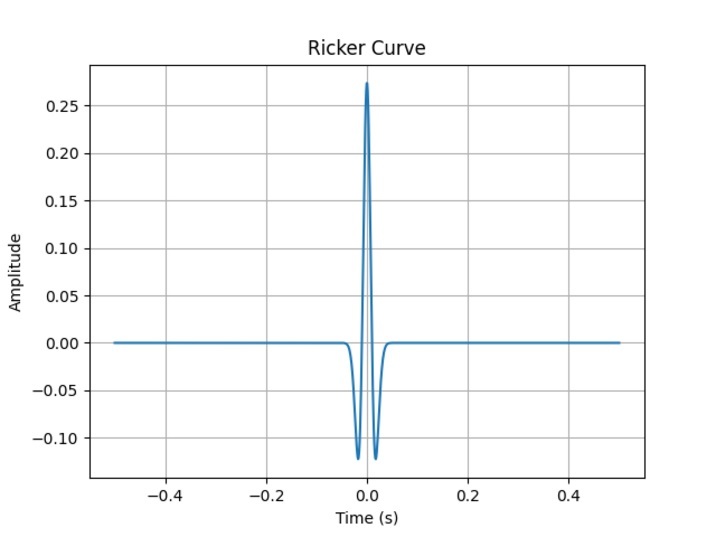

输出
Ricker 曲线的应用
地震勘探:它广泛用于地震数据分析，以识别地下结构，例如反射器、断层和储层。Ricker 小波有助于表征和解释地震数据。
信号处理:Ricker 小波在小波分析、时频分析和特征提取等任务中很有价值。它的形状和特性使其适合检测和分析信号中具有局部能量的瞬态现象或事件。它可用于地震信号处理、图像处理、语音识别和时间序列数据中的事件检测。
地球物理学:Ricker 小波用于地球物理研究，以建模和分析地震数据和其他地球物理现象。它有助于地下成像、估计岩石特性、评估碳氢化合物储层以及了解地震波的传播。它还用于合成地震建模和反演技术。
生物医学成像:在医学成像中，Ricker 小波在某些图像重建算法中用作基函数。它有助于图像去噪、特征提取、边缘检测和图像增强等任务。 Ricker 小波能够捕捉局部特征和尖锐过渡，因此在生物医学成像应用中很有价值。
其他应用还包括模式识别、小波变换、数据压缩等。
结论
到此，我们来到了本文的结尾，我们见识了生成和绘制 Ricker 图的小代码行的强大功能。Python 为我们提供了可用的库和函数，让我们可以用简单的代码行生成或重新创建相应的可视化图和图形。
Ricker 图广泛用于地震数据研究和地下结构分析，Python 让我们可以轻松访问库，帮助我们可视化和详细使用数据。SciPy 和 Matplotlib 库分别为计算和图形绘制让路。
