如何在 MATLAB 中创建动画 GIF 图像?
GIF 代表图形交换格式。它是一种图像文件，是一种光栅图形文件格式，专门用于 Web 和网络应用程序。GIF 图像格式的重要特征是它可以支持图像中的静态和动画对象。在本教程中，我将解释如何使用 MATLAB 创建动画 GIF 图像。
众所周知，MATLAB 是一种执行各种科学和工程任务(如图像处理、模拟等)的有效工具。我们可以利用 MATLAB 创建动画 GIF 图像。
什么是 GIF 图像?
GIF 图像是一种可以支持静态和动画内容并使用光栅图形文件格式的图像文件。它主要用于创建简单的图形或动画图像，因为它使用最多 256 种颜色的有限颜色空间。
但是，这种图像格式采用无损压缩技术，因此 GIF 图像在压缩过程中不会损失其质量。GIF 图像文件还支持其他几个重要属性，如循环、透明度等。
GIF 图像文件具有"*.gif"文件扩展名。但是，GIF 文件不适用于需要多种颜色和渐变的应用程序，例如摄影。
现在，让我们看看如何使用 MATLAB 创建动画 GIF 图像。
如何使用 MATLAB 创建动画 GIF 图像?
MATLAB 是一种高效的模拟器工具，可用于创建动画 GIF 图像文件。在 MATLAB 中，要创建动画 GIF 图像，我们必须使用循环来创建多个帧的序列。
在 MATLAB 中，可以按照以下步骤创建 GIF 图像:
步骤 (1) - 定义要动画的数据。
步骤 (2) - 定义重要参数，如文件名、图像中的帧数等。例如，
file_name = 'image_animation.gif'; frame_num = 30;
步骤 (3) - 创建一个用于显示动画的空图形。使用"figure"选项执行此操作。
步骤 (4) - 创建动画循环。
步骤 (5) - 创建所有帧后，关闭该图以清理计算资源。
步骤 (6) - 打开并查看保存在内存中的 GIF 图像。
以上就是使用 MATLAB 创建动画 GIF 图像所涉及的所有步骤。现在让我们考虑一些示例，以实际了解该过程。
示例 (1) - 从一系列绘图创建动画 GIF
% MATLAB 代码用于从一系列绘图创建动画 GIF 图像
% 定义要制作动画的数据
x = 0:0.1:5;
% 为动画 GIF 图像指定文件名
file_name = 'myanimate.gif';
% 定义动画的帧数
frame_num = 30;
% 创建一个空图形来捕获和显示动画
figure;
% 循环遍历动画的帧数"f"的不同值
for f = 1:frame_num
% 生成 y 轴的数据
y = x.^f;
% 绘制曲线
plot(x, y);
% 使用绘图更新图形
drawnow;
% 将当前帧捕获为图像
frame = getframe(gcf);
img = frame2im(frame);
% 如果需要，将帧转换为索引图像
[imind, cm] = rgb2ind(img, 256);
% 将帧写入动画 GIF 图像
if f == 1
imwrite(imind, cm, file_name, 'gif', 'Loopcount', inf, 'DelayTime', 0.1);
else
imwrite(imind, cm, file_name, 'gif', 'WriteMode', 'append', 'DelayTime', 0.1);
end
end
% 关闭图形
close(gcf);
% 显示确认消息
disp(['GIF 图像另存为 ' file_name]);

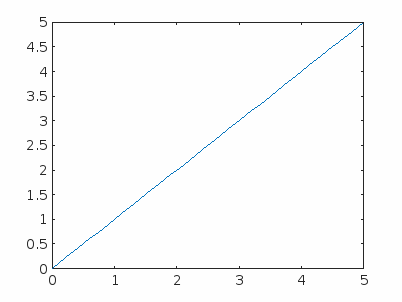

输出
GIF 图像另存为 myanimate.gif
代码说明
在此 MATLAB 代码中，我们创建了一个动画 2D 图，如上面的输出 GIF 图像所示。在这里，我们首先定义要制作动画的数据。然后，我们指定文件名和文件参数，例如图像中的帧数。
之后，我们创建一个空图形来捕获和显示 gif 图像。接下来，我们使用动画循环来生成 GIF 图像。然后，我们关闭文件以清理资源并显示一条确认消息，表明我们的动画 gif 已保存。
让我们再举一个例子来创建具有动画文本字符串的 GIF 图像。
示例 (2) - 创建显示文本字符串的动画 GIF
% MATLAB 代码用于创建动画文本 GIF 图像(更改文本颜色)
% 指定要动画的文本字符串
text_string = 'Tutorials Point';
% 指定文件名
file_name = 'tp_animation.gif';
% 创建一个空图形
figure;
% 初始化颜色索引
color_index = 1;
while true
% 根据颜色索引确定文本颜色
if color_index == 1
text_color = 'g'; % 绿色
elseif color_index == 2
text_color = 'r'; % 红色
else
text_color = 'b'; % 蓝色
end
% 使用选定的颜色在图形上绘制文本
text(0.5, 0.5, text_string, 'FontSize', 16, 'HorizontalAlignment', 'center','Color', text_color);
% 指定图形居中且轴限值固定
axis([0 1 0 1]);
axis off;
% 将当前帧捕获为图像
frame = getframe(gcf);
img = frame2im(frame);
% 将帧转换为索引图像
[imind, cm] = rgb2ind(img, 256);
% 设置适当的"WriteMode"
if color_index == 1
% 覆盖第一帧
writemode = 'overwrite';
else
% 追加后续帧
writemode = 'append';
end
% 将帧写入动画 GIF
imwrite(imind, cm, file_name, 'gif', 'WriteMode', writemode, 'DelayTime', 0.1);
% 清除下一帧的图形
clf;
% 更新下一帧的颜色索引
color_index = mod(color_index, 3) + 1;
end

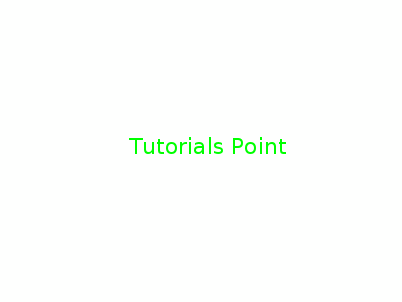

输出
代码说明
此代码的实现与上一个代码相同。在这里，我们指定了动画数据而不是绘图值。此外，还添加了一些代码行，这些代码行由其相应的注释行描述。
结论
总之，GIF 图像是一种可以支持静态和动画内容的图像文件。在本教程中，我逐步解释了如何使用 MATLAB 创建动画 GIF 图像。此外，我还添加了两个示例程序以实际了解这些步骤。
