如何在 MATLAB 中生成单位阶跃、正弦和指数信号?
这三种类型的信号(单位阶跃、正弦和指数)是用于分析不同类型系统的基本信号。
单位阶跃信号在特定时刻之后的幅度为 1。
正弦信号是一种具有正弦或余弦波形的信号。
指数信号是一种随时间呈指数上升或衰减的信号。
我们可以使用 MATLAB 生成所有这些类型的信号。在本教程中，我将解释如何在 MATLAB 中生成单位阶跃、正弦和指数信号。
在学习如何使用 MATLAB 生成单位阶跃、正弦和指数信号之前，让我们首先对这些信号进行更详细的了解。
什么是单位阶跃信号?
在特定时刻之前的所有时刻，其幅度等于 0，在该特定时刻之后的所有时刻，其幅度等于 1 的信号称为单位阶跃信号。
从数学上讲，单位阶跃信号定义为，
$$\mathrm{u(t)=\ _{1\:for\:t\geq 0} ^{0\:for\:t > 0}}$$
这里，信号 u(t) 在"t = 0"之前的所有时刻都为 0，在"t ≥ 0"之后的所有时刻都为 1。
因此，存在从 0 到 1 的突然转变。此信号适合分析系统从一个状态突然转变到另一个状态的行为。
什么是正弦信号?
具有正弦或余弦波形的信号类型称为正弦信号。它是一种具有恒定频率和时间周期的周期信号。
从数学上讲，正弦信号定义如下，
$$\mathrm{x(t)=A × \sin(2\pi ft)… Sine \:wave}$$
或者，
$$\mathrm{x(t)=A × cos(2\pi ft)… Cosine \:wave}$$
这里，"A"是信号的峰值，"f"是频率，"t"是时间瞬间
它是电气和电子工程领域使用最广泛的信号。
什么是指数信号?
随时间呈指数增长和衰减的信号称为指数信号。
从数学上讲，指数信号定义如下 -
$$\mathrm{x(t)=Ae^{\pm at}}$$
这里，"A"是信号的幅度，"a"是信号的增长或衰减因子，"t"是时间瞬间。
在这个信号中，如果指数为正，则信号将是一个增长的指数信号，如果指数为负，则信号将是一个衰减的指数信号。
这就是关于三种基本类型的信号，即单位阶跃、正弦和指数信号。现在，让我们学习如何在 MATLAB 中生成这些信号。
如何在 MATLAB 中生成单位阶跃信号?
要在 MATLAB 中生成单位阶跃信号，我们需要在 MATLAB 编程中编写信号的定义。
示例
以下示例程序解释了如何在 MATLAB 中生成单位阶跃信号。
% MATLAB 代码生成单位阶跃信号
% 指定信号时间限制
t = -5 : 0.1 : 5;
% 生成一个单位阶跃信号，其值为
% t < 0 时为 0，t >= 0 时为 1
% 将信号的初始值设置为零
u1 = zeros(size(t));
% 在 t >= 0 后将信号值设置为 1
u1(t >= 0) = 1;
% 生成一个单位阶跃信号，其值为
% t < 2 时为 0，t >= 2 时为 1
% 将信号的初始值设置为零
u2 = zeros(size(t));
% 在 t >= 2 后将信号值设置为 1
u2(t >= 2) = 1;
% 显示生成的单位阶跃信号
图;
subplot(2, 1, 1);
plot(t, u1);
xlabel('时间');
ylabel('振幅');
title('单位阶跃信号 (t>=0)');
subplot(2, 1, 2);
plot(t, u2);
xlabel('时间');
ylabel('振幅');
title('单位阶跃信号 (t>=2)');

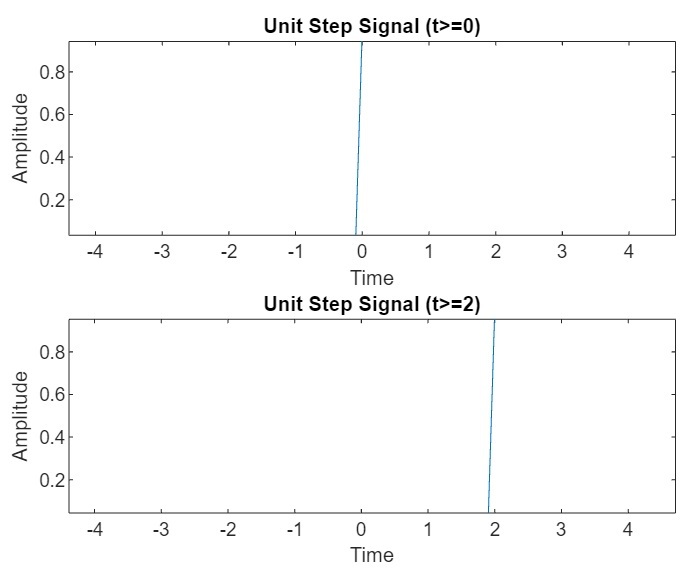

输出
运行此代码时，它将产生以下输出 -
如何在 MATLAB 中生成正弦信号?
正弦信号是最常用的信号之一。正弦信号具有正弦波形或余弦波形
在 MATLAB 中，我们可以使用两个内置函数"sin()"和"cos()"分别产生正弦波和余弦波正弦信号。
示例
以下示例程序演示了在 MATLAB 中生成正弦信号的过程。
% MATLAB 程序生成正弦信号
% 指定信号频率
f = 5; % 频率 (5 Hz)
% 计算信号的时间周期
T = 1/f;
% 指定绘制信号的时间限制
t = 0 : 0.0001 : T;
% 指定信号幅度
A = 2;
% 生成正弦信号
x = A * sin(2*pi*f*t); % 正弦波形
y = A * cos(2*pi*f*t); % 余弦波形
% 绘制生成的正弦信号
figure;
subplot(2, 1, 1);
plot(t, x, 'r');
xlabel('时间');
ylabel('幅度');
title('正弦波信号');
subplot(2, 1, 2);
plot(t, y, 'r');
xlabel('时间');
ylabel('振幅');
title('余弦波信号');

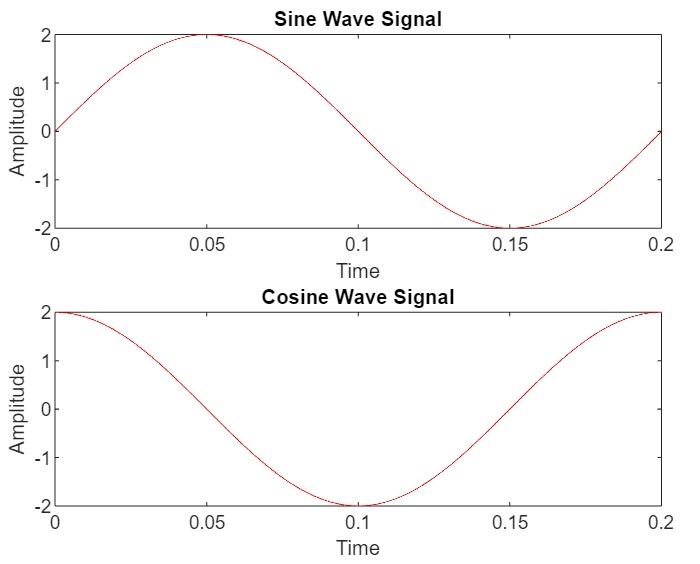

输出
运行此代码时，将产生以下输出 −
如何在 MATLAB 中生成指数信号?
指数信号是随时间呈指数增长或衰减的信号。在 MATLAB 中，有一个内置函数"exp"，可用于生成指数信号。
示例
以下是使用 MATLAB 生成指数信号的过程的示例。
% MATLAB 代码生成指数信号
% 指定信号的时间限制
t = 0 : 0.001 : 4;
% 指定信号的幅度
A = 5;
% 指定增长和衰减常数
a = 0.7; % 增长常数
b = 0.6; % 衰减常数
% 生成指数信号
x = A * exp(a * t); % 增长信号
y = A * exp(-b * t); % 衰减信号
% 绘制生成的指数信号
figure;
subplot(2, 1, 1);
plot(t, x);
xlabel('Time');
ylabel('Amplitude');
title('Growing Exponential Signal');
subplot(2, 1, 2);
plot(t, y);
xlabel('Time');
ylabel('振幅');
title('衰减指数信号');

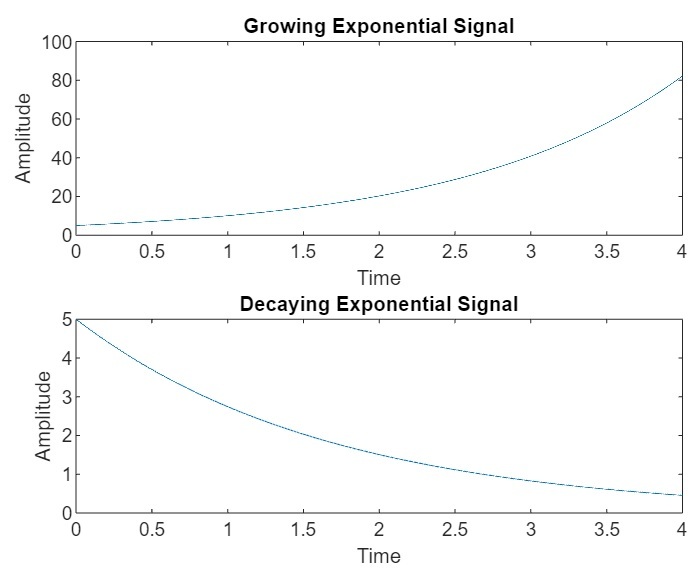

输出
运行此代码时，它将产生以下输出 −
结论
总之，MATLAB 可用于生成不同类型的信号，方法是在 MATLAB 编程中定义信号，也可以使用内置函数。在本教程中，我借助示例解释了如何在 MATLAB 中生成单位阶跃信号、正弦信号和指数信号。
