带有 NAND 门的半加器

在数字电子技术中,有不同类型的逻辑电路用于执行不同类型的算术运算。其中之一就是加法器。加法器(或二进制加法器)是一种组合逻辑电路,可执行两个或多个二进制数的加法并给出输出和。有两种类型的加法器,即半加器和全加器。

由于加法器是逻辑电路,因此它们是使用不同类型的数字逻辑门实现的,例如或门、与门、非门、与非门等。在这里,我们将讨论使用与非门实现半加器。但在此之前,让我们先了解一下半加器的基础知识。

什么是半加器?

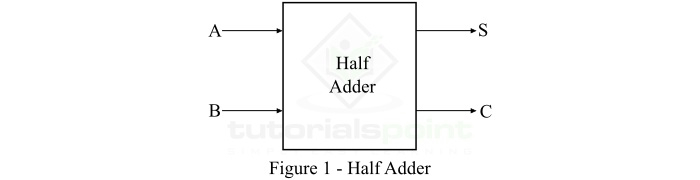

用于将两个二进制数字相加的组合逻辑电路称为半加器半加器提供输出以及进位值(如果有)。半加器电路由一个 EX-OR 门和一个 AND 门 连接而成。它有两个输入端和两个输出端,用于求和和进位。半加器的框图和电路图如图 1 所示。

什么是半加器

在半加器的框图中,A 和 B 是输入变量,S 是输出和位,C 是输出进位位。

半加器的真值表

以下是半加器的真值表 −

输入 输出
A B S (Sum) C (Carry)
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1

从半加器的真值表中,我们可以找到和 (S) 和进位 (C) 位的输出方程。这些输出方程如下所示 −

半加器的和 (S) 为,

$$\mathrm{Sum,\, S=AB'+A'B }$$

半加器的进位 (C) 为,

$$\mathrm{Carry,\, C=A\cdot B }$$

带有 NAND 门的半加器

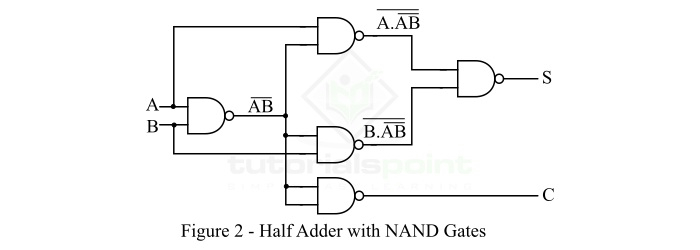

我们可以使用 NAND 门实现半加器电路。NAND 门基本上是一种通用门,即它可以用于设计任何数字电路。图 2 显示了带有 NAND 门的半加器的实现。

带有 NAND 门的半加器

从带有 NAND 门的半加器电路可以看出,设计半加器电路至少需要 5 个 NAND 门。

在这里,我们可以看到第一个 NAND 门接受输入位 A 和 B。第一个 NAND 门的输出再次作为 3 个 NAND 门的输入与原始输入一起给出。在三个 NAND 门中,2 个 NAND 门产生的输出再次作为连接到电路末端的 NAND 门的输入给出。

电路末端的这个 NAND 门给出和位 (S)。在第二阶段的三个 NAND 门中,第三个 NAND 门生成进位 (C)。

借助以下公式可以更清楚地理解带有 NAND 门的半加器电路的运行 −

$$\mathrm{Sum,\, S=((A \cdot (AB)')' \cdot (B \cdot (AB)')')'}$$

$$\mathrm{\Rightarrow Sum,\, S=((A \cdot (AB)')')' + ((B \cdot (AB)')')'}$$

$$\mathrm{\Rightarrow Sum,\, S=A \cdot (AB)' + B \cdot (AB)'}$$

$$\mathrm{\Rightarrow Sum,\, S=A \cdot (A'+B') + B \cdot (A'+B')}$$

$$\mathrm{\Rightarrow Sum,\, S=AA'+AB'+A'B+BB'}$$

$$\mathrm{ herefore Sum,\, S=AB'+A'B=A\oplus B}$$

类似地,进位位(C)由下式给出:

$$\mathrm{Carry,\, C=((AB)')'=AB}$$

因此,通过这种方式,我们也可以在NAND逻辑中实现半加器。
